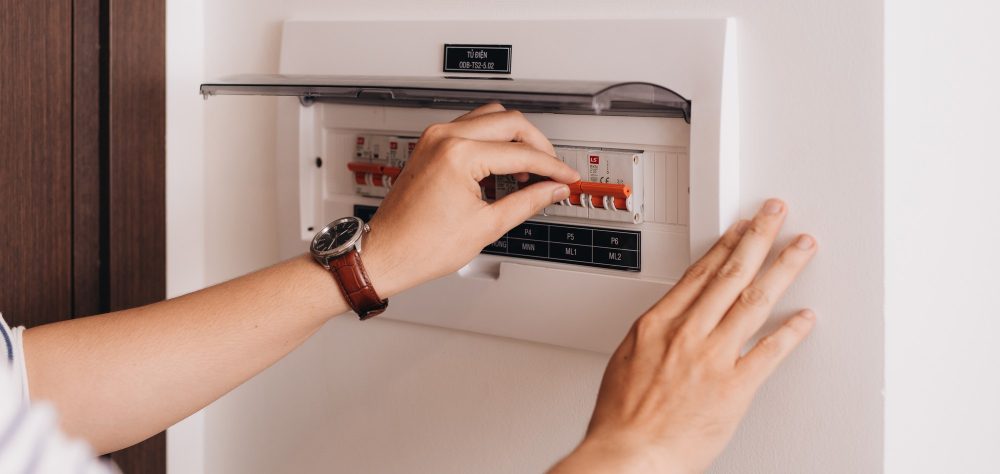

Installer un chauffage électrique demande de respecter quelques règles précises. Savoir quel disjoncteur pour un radiateur de 1500w s’impose évite les coupures intempestives et les risques d’échauffement.
Le calibre dépend de la puissance, de la section du câble et de la norme électrique en vigueur. Voici les repères concrets pour brancher un appareil de chauffage en toute sécurité.

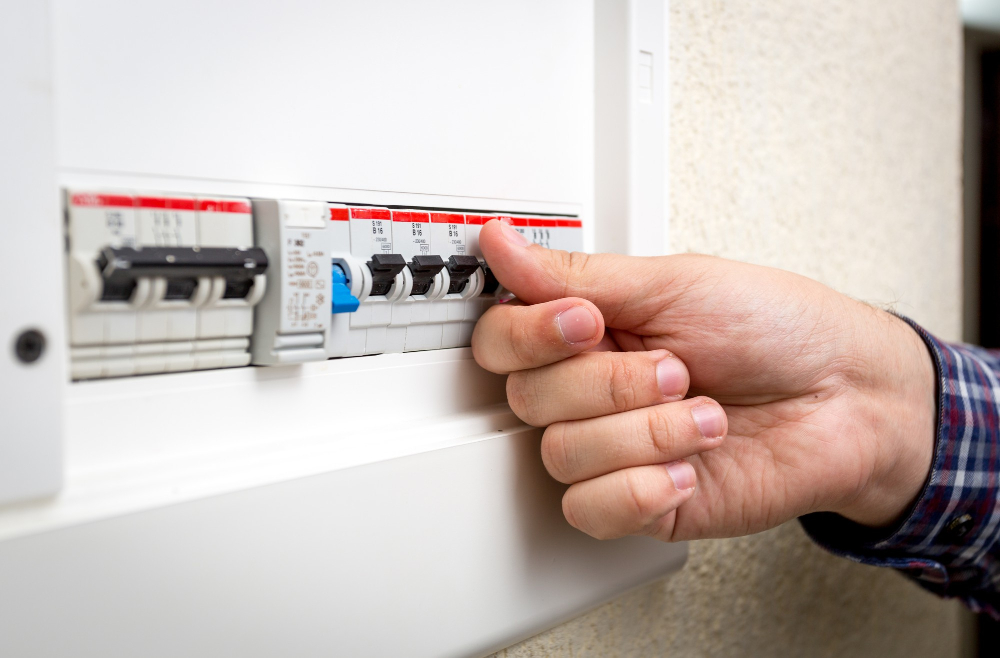

Comprendre quel disjoncteur pour un radiateur de 1500w convient réellement
Un radiateur de 1500 watts alimenté en 230 volts consomme environ 6,5 ampères. Le calcul reste simple : on divise la puissance par la tension, soit 1500 divisé par 230. Cette intensité modeste laisse penser qu’un petit calibre suffirait, mais la réglementation française impose des valeurs minimales pour les circuits de chauffage.
La norme NF C 15-100, texte qui encadre toutes les installations électriques domestiques, prévoit un circuit dédié pour le chauffage. Concrètement, un disjoncteur de 16 ampères associé à un câble de 1,5 mm² de section protège correctement un appareil de 1500 W.
Cette combinaison accepte jusqu’à 2250 watts au total, ce qui laisse une marge confortable. Pour des puissances supérieures, on passe à un disjoncteur de 20 ampères avec un câble de 2,5 mm², capable de supporter 3500 watts.
Un point mérite attention : le disjoncteur protège le câble, pas l’appareil. Choisir un calibre trop élevé par rapport à la section des fils crée un danger réel, car le conducteur peut chauffer sans que la protection ne réagisse. À l’inverse, un calibre trop faible déclenche des coupures répétées dès la mise en route du chauffage.
Le tableau de correspondance à retenir
Pour un seul radiateur de 1500 W, le duo gagnant reste 16 A et 1,5 mm². Si l’on souhaite raccorder deux radiateurs de 1500 W sur la même ligne, soit 3000 watts, le circuit doit basculer sur un disjoncteur de 20 A avec du 2,5 mm². Au-delà, mieux vaut créer une seconde ligne depuis le tableau électrique plutôt que de surcharger un circuit existant.
La protection différentielle et le raccordement au tableau
Le disjoncteur divisionnaire ne travaille jamais seul. En amont, un interrupteur différentiel de 30 milliampères surveille les fuites de courant vers la terre et protège les personnes contre l’électrisation.
Pour les circuits de chauffage, la norme recommande un différentiel de type A ou AC selon les équipements, avec une préférence pour le type A dès qu’un fil pilote ou une électronique de régulation intervient.
Le fil pilote mérite une explication. Il s’agit d’un conducteur supplémentaire, généralement noir, qui transmet des ordres de programmation au radiateur : confort, éco, hors gel, arrêt.
Ce fil se raccorde sur un circuit dédié protégé par son propre disjoncteur de 2 A, et il ne doit jamais être confondu avec la phase d’alimentation. Beaucoup d’installations récentes utilisent un gestionnaire d’énergie qui pilote l’ensemble des appareils de chauffage depuis le tableau.
Le raccordement final suit une logique stricte. Un radiateur fixe se relie à une boîte de connexion murale, appelée sortie de câble, et non à une prise de courant classique.
Cette règle vise à empêcher qu’un autre appareil vienne se brancher sur un circuit calibré pour le chauffage. La boîte accueille la phase, le neutre, la terre lorsque l’appareil le réclame, et éventuellement le fil pilote.
Combien de radiateurs par circuit ?
La norme raisonne en puissance totale, pas en nombre d’appareils. Un circuit protégé par un disjoncteur de 20 A supporte 3500 watts, soit deux radiateurs de 1500 W plus un petit convecteur d’appoint.
Un circuit en 16 A accepte 2250 watts. Répartir le chauffage sur plusieurs lignes améliore le confort d’usage : une panne ou un déclenchement n’éteint alors qu’une partie du logement.
| Critère | Description | Avantage | Conseil |
|---|---|---|---|
| Disjoncteur 16 A | Calibre standard jusqu’à 2250 W | Marge confortable pour 1500 W | Un seul radiateur par circuit |
| Disjoncteur 20 A | Calibre jusqu’à 3500 W | Deux radiateurs possibles | Câble 2,5 mm² obligatoire |
| Section de câble | 1,5 mm² pour 1500 W | Pas d’échauffement du conducteur | Accorder calibre et section |
| Différentiel 30 mA | Protection amont contre fuites | Sécurité des personnes | Type A avec fil pilote |
| Sortie de câble | Boîte de connexion murale | Circuit dédié préservé | Jamais de prise classique |
Les cas particuliers : salle de bains, sèche-serviettes et vieilles installations
Dans une salle de bains, les règles se durcissent. Les volumes de sécurité, zones définies autour de la baignoire et de la douche, limitent l’emplacement des appareils.
Un sèche-serviettes de 1500 W se place hors des volumes les plus exposés, se raccorde obligatoirement à la terre s’il possède une classe I, et reste protégé par un différentiel 30 mA. La liaison équipotentielle, un fil de cuivre qui relie entre elles les parties métalliques de la pièce, complète le dispositif.
Les logements anciens posent parfois problème. Certains tableaux abritent encore des fusibles à cartouche plutôt que des disjoncteurs modulaires. Dans ce cas, un fusible de 16 A joue un rôle équivalent, mais le remplacement par un disjoncteur reste vivement conseillé : il se réarme d’un geste et offre une protection plus fiable.
Autre écueil fréquent, les lignes en 1,5 mm² anciennes qui alimentent à la fois des prises et un radiateur. Cette pratique ne répond plus aux exigences actuelles et justifie la création d’un circuit dédié.

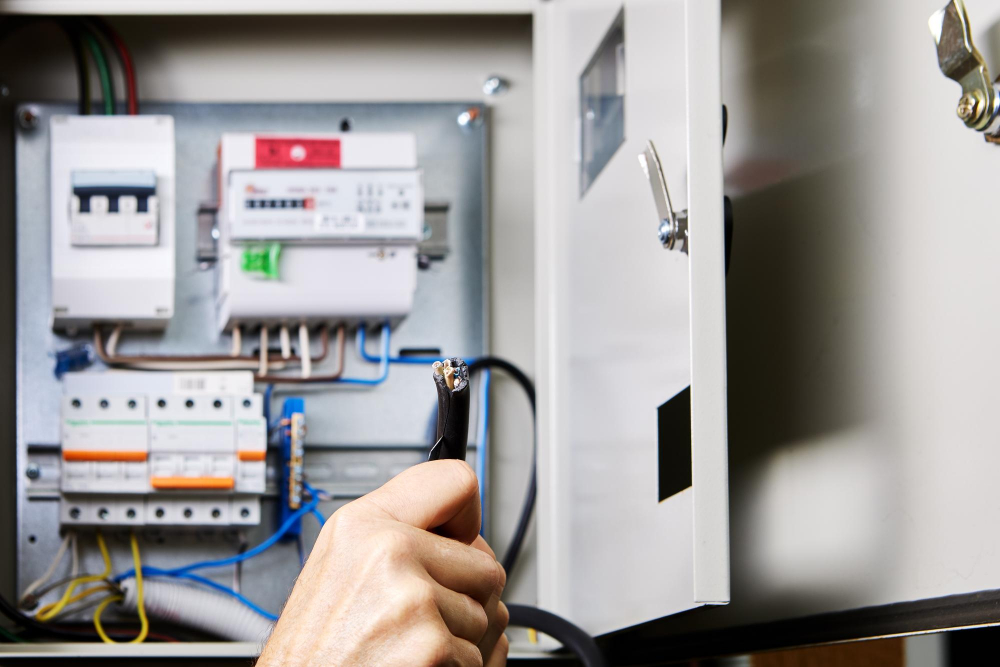

Pourquoi le disjoncteur saute-t-il ?
Trois causes reviennent régulièrement. La surcharge arrive en tête : trop d’appareils consomment sur la même ligne et la somme dépasse le calibre installé. Le court-circuit, provoqué par un contact direct entre phase et neutre, déclenche une coupure instantanée.
Enfin, une fuite de courant liée à l’humidité ou à une résistance vieillissante fait réagir le différentiel plutôt que le disjoncteur. Identifier lequel des deux organes a coupé oriente déjà le diagnostic.
Un radiateur qui fait disjoncter dès l’allumage signale souvent une résistance défaillante. Un déclenchement qui survient après plusieurs minutes de fonctionnement pointe davantage vers une surcharge du circuit ou un câble sous-dimensionné qui chauffe.
Faire appel à un professionnel
Modifier un tableau électrique, ajouter une rangée de modules ou tirer une nouvelle ligne demande des compétences précises. Un électricien vérifie la section des conducteurs, contrôle la continuité de la terre et délivre une attestation de conformité lorsque les travaux touchent l’installation générale.
Pour une simple pose de radiateur sur une sortie de câble existante et correctement dimensionnée, un bricoleur averti peut intervenir, à condition de couper l’alimentation au disjoncteur général et de contrôler l’absence de tension avant toute manipulation.
Retenir l’essentiel simplifie le projet : un radiateur de 1500 W réclame un circuit dédié, un disjoncteur de 16 A, un câble de 1,5 mm², un différentiel 30 mA et un raccordement sur boîte de connexion. Ces quelques repères couvrent la très grande majorité des installations domestiques et garantissent un chauffage fiable saison après saison.
